Aero motor lapát| Repülőgép motor lapátok

Precíziós megmunkálás: szuperötvözet pengék, titánötvözet pengék, precíziós elektrokémiai megmunkálás, filmhűtő furatok fúrása, aeromotor pengék

Termék bemutatása

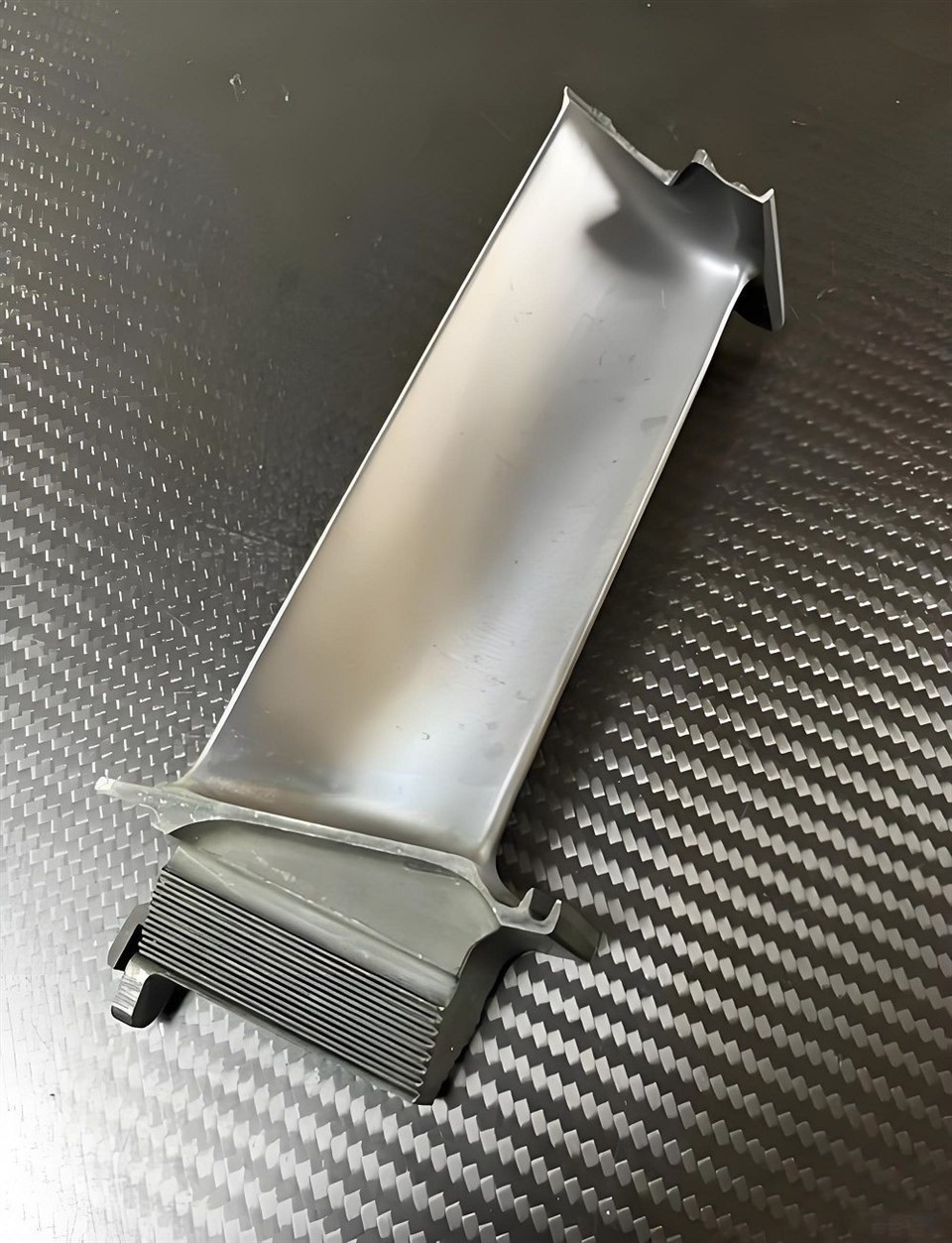

Az Aero Engine Blade nagy pontosságú{0}gyártására összpontosítunk, amely magában foglalja a kulcsfontosságú aerodinamikai alkatrészeket, beleértve a ventilátorlapátokat, a kompresszorlapátokat és a turbinalapátokat.

Termékeink a precíziós elektrokémiai megmunkálás (PECM) és az öt-tengelyes egyidejű ultra-precíziós vágási technológia kombinált eljárását alkalmazzák, amely lehetővé teszi a nehezen-{-megmunkálható anyagok, például a nikkel-alapú szuperötvözetek és a titánötvözetek hatékony megmunkálását, és kiváló aerodinamikus felületi integritást ér el.

Lapátjainkat széles körben alkalmazzák repülőgép-hajtóművekben, gázturbinákban és aerodinamikai prototípusokban kísérleti ellenőrzés céljából, így az ügyfelek számára testreszabott megoldásokat kínálnak, amelyek megfelelnek a magas hőmérséklet, a nagy igénybevétel és a nagy megbízhatóság követelményeinek.

Alapvető előnyei

1.Komplex ívelt felületek nagy-precíziós megmunkálása

A ZEISS strukturált optikai letapogató technológiája közvetlenül olvassa be a CFD szárnyszelvény adatait

Akár ±0,03 mm-es légszárny pontosság, vékony-falú elülső és hátsó élek stabil kialakításával (R0,1–R0,5 mm)

2, Precíziós elektrokémiai megmunkálási (PECM) képesség

Nincsenek szerszámnyomok, nincs hőhatás{0}}zóna, nincsenek mikrorepedések

Alkalmas filmhűtő furatok, hűtőcsatornák és összetett belső üregek megmunkálására

Felületi érdesség Ra 0,2 μm vagy annál kisebb, rendkívül nagy méretkonzisztenciával

3, nagy kifáradási szilárdság és felületi integritás ellenőrzése

Optimalizált maradék stressz, a fáradtság élettartama 30% vagy annál nagyobb

Az elektrokémiai elvek előnyeit élvezve, újraöntött és fehér rétegektől mentes

4, Több anyaghoz és szerkezethez való alkalmazkodás

Kompatibilis az Inconel 718/713, Rene sorozat, Ti-6Al-4V, CMSX-4 stb.

A pengetest, a bemeneti/kifúvó élek és a burkolatok integrált megmunkálása egyetlen befogással

5, Teljes életciklus minőségi nyomon követhetőség

Minden pengéhez egyedi sorozatszám tartozik

A folyamat közbeni ellenőrzés és a 3D térbeli szkennelés biztosítja a köteg konzisztenciáját

Műszaki paraméterek (tipikus értékek)

Tétel	Paraméter
Penge hossza	20-800 mm
Méretpontosság	±0,03 mm
Felületi érdesség	Ra Kisebb vagy egyenlő, mint 0,2–0,8 μm
Anyag típusa	Inconel 718/625/713 stb.
Filmlyuk mérete	Φ0,2–1,0 mm
Hűtőcsatorna pontosság	±0,05 mm
